產品型號 :

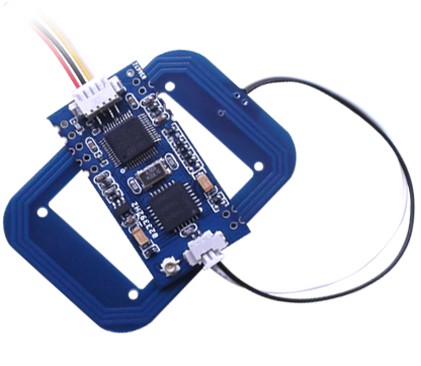

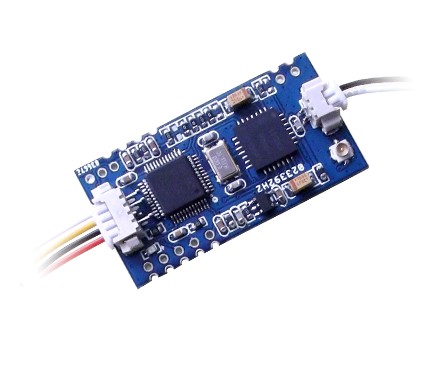

IOT5601NW-3.3ET
產品特性:
n 5V或3.3V低功耗版本可選
n 多種接口方式可選，嵌入簡便
n ISO18092 NFC點對點通訊
n 卡模式可支持ISO14443A/B協議
n 讀卡器模式可支持讀寫Mifare 1K/ 4K，Sony FeliCa等
尺寸&管腳定義：
|
符號 |
IO類型 |
功能描述 |
|
+5V/+3.3V |
電源/power |
電源正極 |
|
GND |
地/power |
地 |
|
RXD |
輸入/I |
UART接收端 |
|
TXD |
輸出/O |
UART發送端 |
|
LED1 |
輸出/O |
外部LED驅動電路控制信號1，需加驅動電路 |
|
LED2 |
輸出/O |
外部LED驅動電路控制信號2，需加驅動電路 |
|
BUZ |
輸出/O |
外部蜂鳴器驅動電路控制信號，需加驅動電路 |
|
ANT |
輸出/O |
外接天線 |
|
RFU |
保留/O |
預留 |
|
RESET |
輸入/I |
復位 |
技術參數：
|
頻 段 |
13.56Mhz |
||
|
波特率 |
9600~115200 bits/s( 可配置，默認9600） |
||
|
讀取距離 |
> 50-70mm (取決于標簽和天線尺寸） |
||
|
支持協議 |
ISO/IEC14443A |
ISO/IEC 14443B |
ISO/IEC 15693 |
|
支持卡片 (非接觸式) |
Ntag203、Ntag213、Ntag215、Ntag216； Mifare One S50; Mifare Ultralight; Mifare OneS70 MifarePro |
AT88RF020; 66CL160S; SR176; SRIX4K |
I-code 2; TI RFID Tag-it HF-I, EM4135, EM4034 |
|
通訊接口 |
UART(TTL) |
||
|
工作電源 |
DC5V或3.3V（±5%）可選 |
||
|
工作電流 |
<10mA |
||
|
工作溫度 |
-10℃ ~ +70℃ |
||
|
儲藏溫度 |
-20℃ ~ +80℃ |
||
|
狀態顯示 |
外接LED&蜂鳴器（外加驅動電路） |
||
|
天線尺寸 |
外接，多種尺寸可選 |
||
|
尺 寸 |
39mmX19mmX1mm |
||
